不同电子元器件的再电路板上的管脚顺序有什么规律？
针对绝大部分电子元件来讲，他们全是有旋光性也就是说管脚是不可以焊错的。例如电解电容，如果焊反，插电时就会爆炸事件。一般说来选用自动化技术给料机机械设备开展PCB线路板元器件拼装时，不容易出現弄错电子器件的难题。可是因为生产商标准限定和电子器件自身 特性，也并并不一定电子器件能够全自动贴片或插装的。IXFH60N50P3,IXFH60N50P3电子器件,IXFH60N50P3供销商,IXFH60N50P3-ixys代理
普遍必须人工服务手动式置放的有各种各样表贴变电器、连接器、TO封裝的集成电路芯片等。这种元器件依然有将会出現拼装错误的难题。通常维修是根据手动式开展的，这一阶段也非常容易出現电焊焊接反方向的难题。因而必须对电子器件的精准定位方式 和PCB线路板上电子器件焊盘及丝印油墨的相匹配关联开展一下下表明。IXFH60N50P3,IXFH60N50P3电子器件,IXFH60N50P3供销商,IXFH60N50P3-ixys代理
1、电容器

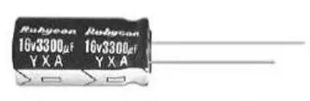

针对图为图示的铝埋孔安裝电解电容，通常是根据长度脚和本身上的印痕来表达正负的。长脚为正级、短脚为负级。在负级方的机壳上通常也有乳白色或别的平行面于脚位的花纹。
PCB线路板上电解电容通常如下图所示标识旋光性。
这种方式 是立即在正级侧标出来1个“+”号。这类方式 的益处是电焊焊接进行后，查验旋光性较为便捷。缺陷是占有PCB线路板的总面积很大。第二类方式 是用丝印油墨将负级所在地填实。这类旋光性表示法占有PCB线路板总面积小，但电焊焊接进行后查验旋光性不便捷，多见于笔记本主板等PCB线路板元器件相对密度很大的场所。
埋孔安裝的贴片电解电容通常是在正级侧的本身下标“+”号，有的种类还要长度脚深化开展区别。
这类电容器在PCB线路板上的标识方式 能够参照铝电解电容。

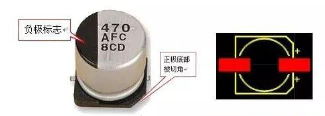

针对表贴铝电解电容，被印刷油墨涂实的一边为负级，正级侧基座通常被切角解决。
它在PCB线路板上通常如圖图示。也就是说在PCB线路板上放丝印油墨“+”号表达正级，一起把元器件的外观设计轮廊画出去。那样有切角的一面还可以用于分辨正级。
针对表贴贴片电解电容来讲，它在PCB线路板上通常如图所示。
所述3个电容器中左边为负级，右边为正级。正中间的这种表达方式 更为品牌形象。
2、二级管
针对led二极管来讲，通常选用长度脚来表达正负，长脚为正，短脚为负。有时候生产厂家会在发光二级管的一边，切去一点儿，这一还可以用于表达负级。
PCB线路板上通常都是用丝印油墨“+”表达正级。
针对一般二级管来讲：
图中中左边为负级，右边为正级，换句话说选用丝印油墨或染色剂夹层玻璃来表达正负性。PCB线路板上通常选用给出二种方法表达正负性。
用PCB线路板上的丝印油墨来表达二级管的旋光性。这一较为品牌形象。另这种是将二级管的电路原理图标记立即画在丝印油墨PCB线路板上。
表贴led二极管的旋光性表达方式 十分错乱。有时候1个生产厂家内不一样封装类型间的表达都应有尽有。可是普遍的是在led二极管的阴极侧涂颜色点或涂颜色条，也是在阴极侧切角的。
一般表贴二级管商品
一般表贴二级管都是选用本身上的丝印油墨或染色剂夹层玻璃来表达负级的。图中中2个二级管全是左边为负级。在PCB线路板的表达图型上通常为：
图中中左边为正级焊盘，右边为负级焊盘。
3、集成电路芯片
针对脚位在两边遍布的DIP和SO封裝的集成电路芯片，通常选用上边的半圆型豁口来表达这一方位为集成ic的上边，上边左边首位脚为集成ic的首位脚。也有效丝印油墨或激光器在上边打这条竖线来表达的。
除此之外也有立即在集成ic首位脚边上的本身上放丝印油墨找点或立即在注塑加工时压个凹痕。
也是某些集成电路芯片在首位脚的起止边的本身上切这条圆弧来表达。
这种集成电路芯片在PCB线路板上的标记通常全是选用顶端带豁口的图型标识。
针对八方封裝的QFP、PLCC、BGA来讲：
QFP封裝的集成电路芯片通常在首位脚所相匹配的本身上选用凹点、丝印油墨小圆圈、或依据型号规格丝印油墨来分辨方位。有的选用切除一个角的方式 表达首位脚，这时反方向方位为首位脚。必须留意的是有时候1个集成ic上面出現3个凹痕，那麼沒有凹痕的一个角，相匹配集成ic的右下角。

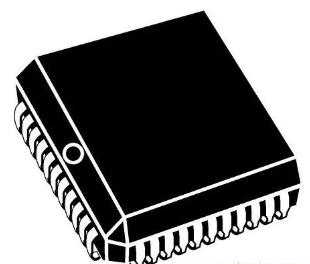

PLCC封裝因为本身较为大，通常立即在首位脚刚开始处要凹痕来表达。有的还对集成ic左上角做切角解决。
PLCC封裝商品

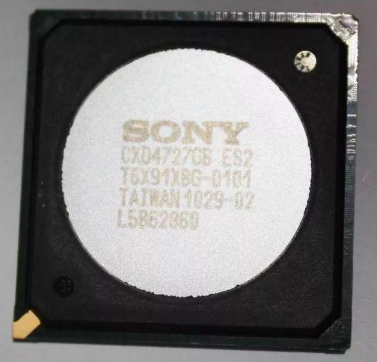

BGA封裝商品

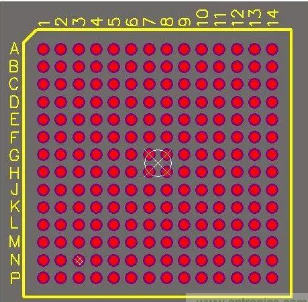

BGA封裝除开在图中中立即用左下方的烫金去铜箔表达首位脚外，还要缺角和凹点及丝印油墨小圆圈的方法表达首位脚的方位。

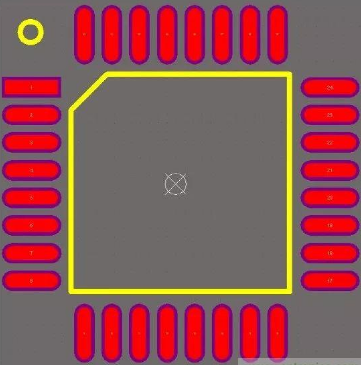

相匹配PCB线路板上的图型给出：
对首位脚选用充注丝印油墨小圆圈和缺角解决。
4、别的元器件
在商品上连接器通常根据精准定位豁口来操纵方位。也是在首位脚周边写1或用三边形来表达首位脚的。别的元器件通常根据在PCB线路板上绘图与商品相同的丝印油墨来防止插错。IXFH60N50P3,IXFH60N50P3电子器件,IXFH60N50P3供销商,IXFH60N50P3-ixys代理
针对埋孔安裝的排阻，通常在PCB线路板上放丝印油墨将公共性端框起来的方法来表达，或在首位脚周边写1。
以便标准PCB线路板上电子器件的焊盘、丝印油墨、阻焊等规定，IPC机构施行了2个与之相关的规范，各自为：IPC-7351和IPC-SM-840。可是在具体应用时，用IPC界定的元器件方位表达的方式 制做的元器件方位标识标记经常在电焊焊接后被元器件本身所挡住，不适合查验，应依据具体情况调节电子器件焊盘图形创意。IXFH60N50P3,IXFH60N50P3电子器件,IXFH60N50P3供销商,IXFH60N50P3-ixys代理
换句话说，在商品上通常吸收合并元器件选用长度脚和丝印油墨或上色的方式 开展旋光性表达。针对集成电路芯片则常应用凹点、丝印油墨、豁口、缺角、缺边或立即标示的方法开展首位脚标识。在制做焊盘图型时，通常应尽量的按元器件外观设计绘图，一起尽量多的把元器件外观设计上与精准定位有关的信息根据丝印油墨的方式体现出去，以防止人工服务装配线、电焊焊接中的不正确。
